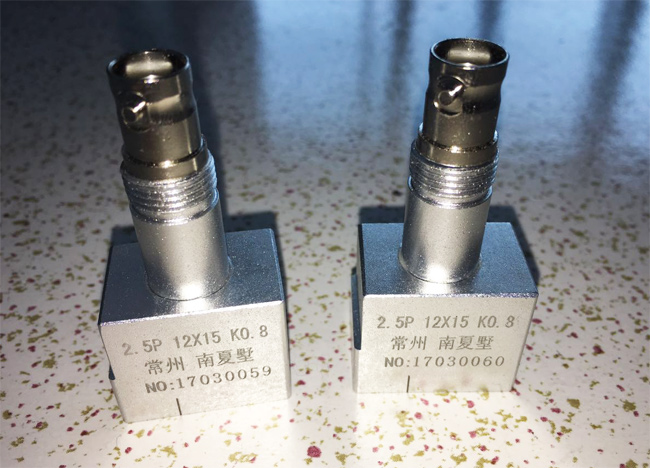

焊縫掃查架探頭
焊縫探頭使用說明書（焊縫探頭——掃查架探頭2.5P/4P）
一、概述
超聲波探傷儀探頭是超聲波探傷儀的配件，主要原件是超聲換能器，它能將任何其他形式能量轉換成超音頻振動形式能量，且具有可逆性。
超聲波探傷儀探頭由壓電片、楔塊、阻尼塊、接頭等部分組成，有的有匹配線圈用以與壓電片形成共振，以獲得******輸出功率。
二、主要指標
1、物理性能
應無雙峰和波形抖動現象，探頭前沿長度應能滿足探傷掃差范圍的需要。
2、回波頻率
回波頻率2.5MHz或4MHz
3、回波頻率誤差
回波頻率誤差≤10%
4、分辨力
分辨力：≥20dB。
5、橫波探頭始波寬度
橫波探頭始波寬度≤25mm（CSK-Ⅰ A R100圓弧面增益40dB）。
6、相對靈敏度
縱波直探頭：≥55dB
7、折射角誤差
35°～45°探頭的折射角誤差：0°～3°；
70°探頭的折射角誤差：-3°～0°。
三、基本結構

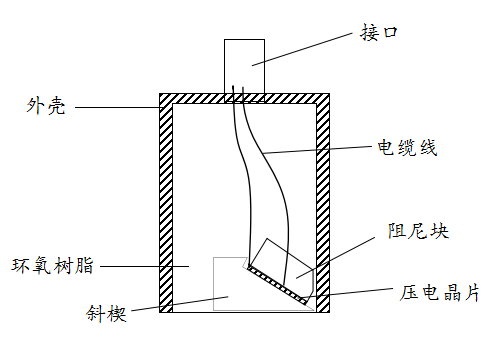

掃查架探頭結構示意圖：
四、適配儀器
該探頭可配套CTS-22、CTS-23、CTS-9002、CTS-9003、CTS-9003H、CT-1000、CT-1000H、HT-9D、HT-10等型號的焊縫（或尖軌）超聲波探傷儀使用。
