0°+37°探頭
鋼軌探頭使用說明書（鋼軌探頭——組合探頭）
一、概述
超聲波探傷儀探頭是超聲波探傷儀的配件，主要原件是超聲換能器，它能將任何其他形式能量轉換成超音頻振動形式能量，且具有可逆性。
超聲波探傷儀探頭由壓電片、楔塊、阻尼塊、接頭等部分組成，有的有匹配線圈用以與壓電片形成共振，以獲得******輸出功率。
二、主要指標
1、物理性能
對于平面探頭，探頭耦合表面的平面度公差不應大于0.05mm。
2、回波頻率
橫波探頭：2MHz～2.5MHz；
縱波探頭：3.5MHz～5MHz或2MHz～2.5MHz。
3、回波頻率相對誤差
回波頻率相對誤差不應大于15%。
4、折射角誤差
18°～45°探頭的折射角誤差：0°～3°；
70°探頭的折射角誤差：-3°～0°。
5、聲軸偏斜角
聲軸偏斜角θ≤2°。
6、組合探頭相對偏差
組合探頭相對偏差應小于或等于2mm。
7、保護膜衰減值
保護膜衰減值應小于或等于8dB。
8、分辨力
0°探頭分辨力：≥18dB；斜探頭分辨力：≥14dB。
9、靈敏度余量
0°探頭：≥40dB；18°探頭：≥40dB； 37°探頭：≥40dB；
70°探頭：≥40dB。
10、聲束寬度N
0°探頭：≥25mm； 37°探頭：N≥15mm；70°探頭：N≥60mm。
11、楔內回波頻率ΔS
0°探頭：ΔS≤-26dB；18°探頭：ΔS≤-26dB；
37°探頭：ΔS≤-30dB；70°探頭：ΔS≤-32dB。
三、基本結構

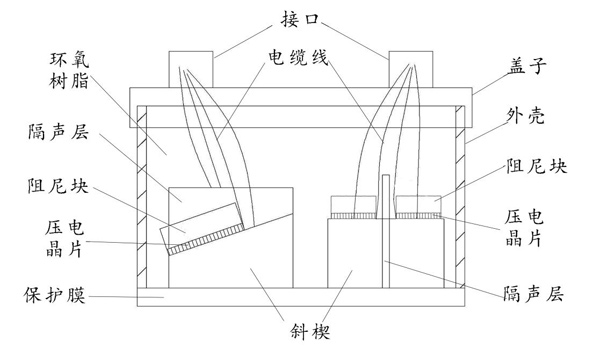

探頭結構示意圖：
四、適配儀器
該探頭可配套鋼軌超聲波探傷儀GCT-8C、GCT-11、JGT-10、GT-2、GT-2+等型號的鋼軌超聲波探傷儀使用。
